こんにちは
管理人のかいざーです
バイクに乗っていると急に気温変わってビビったりすることありますよね
一般的には高度100m上がるごとに気温は0.6℃下がるそうなので
高度と気温のモニターはしておきたいところです
つい先日Amazon見てたらこんなの見つけました

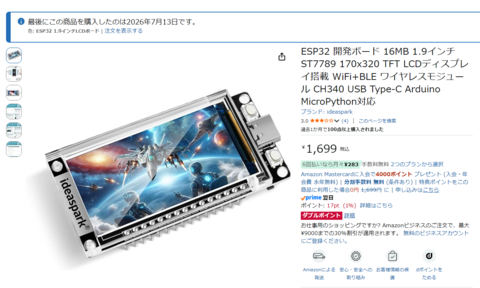

モニター付きの小型のマイコンボードで
センサーとかいろいろ接続して様々な用途に使えるらしい
もちろん気圧やGPSも繋げるので、これを使えば希望のものが作れそう
電源やプログラムの書き込みはUSBでPCや電源に繋げたら大丈夫なので

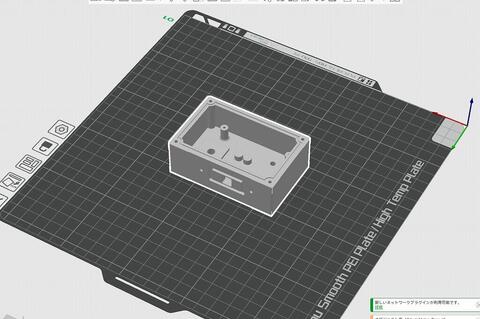

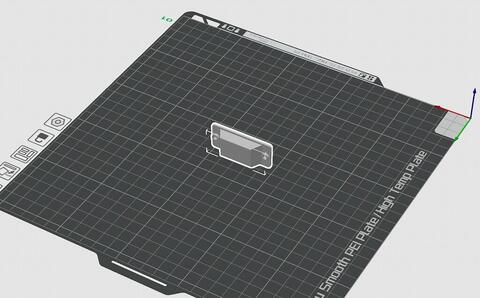

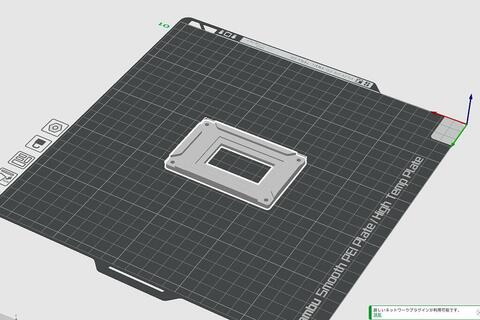

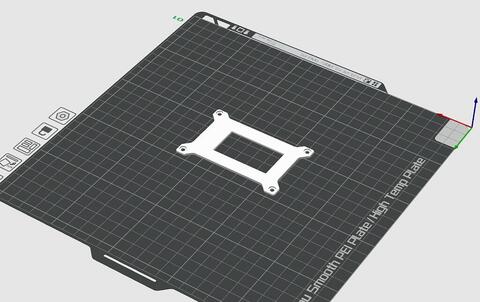

3Dプリンタでケース作ったりすればいい感じのが出来上がりそうだよね
プロブラムはClaude先生に丸投げすれば大丈夫だしw

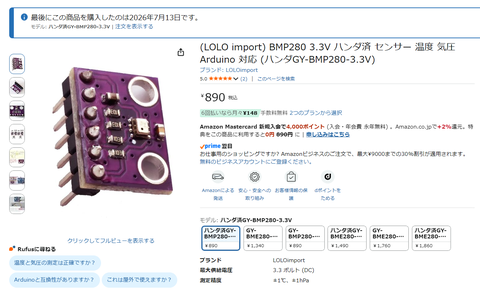

そんなわけでこれと気圧センサーとGPSセンサー注文しました
GPSはまだ届いてないから
高度のセットとGPS時計はまだ使えないですが

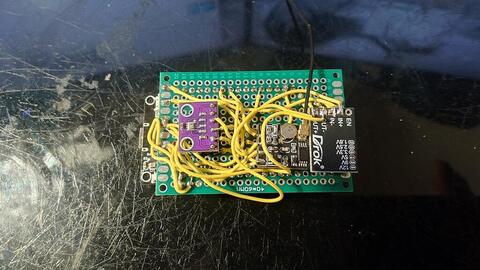

とりあえず線繫いでテスト
見た目がダサすぎるwww
Claud先生にやり直しを要求！！
こんな感じのにして
って言ったらさすがCaude先生
うまく仕上げてくれました

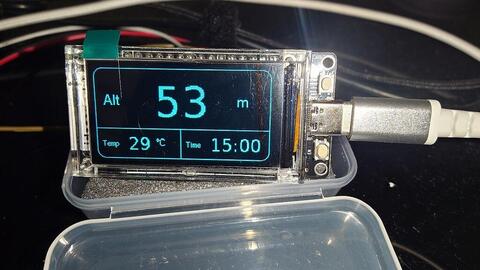

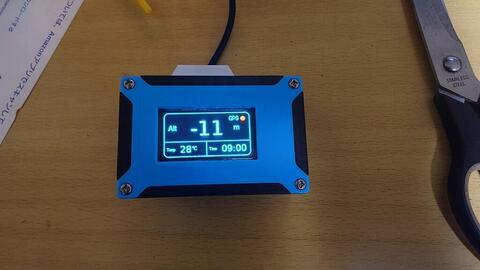

最終的に自分で微調整して出来上がったのがコレ
ヤバいかっこいい（自画自賛）
フォントはいろいろ試したけど、これぐらいが限界でした
この気圧センサー結構高性能で
1m高さ変わるだけでも拾ってくれる
最近のテクノロジーすげぇな
あとはGPSセンサー届くの待つだけ
書き込んだコードはこれになります（まだ途中だよ？）
ESP32 高度計プログラム
#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_BMP280.h>
#define LGFX_USE_V1
#include <LovyanGFX.hpp>
class LGFX_Waveshare19 : public lgfx::LGFX_Device {
lgfx::Panel_ST7789 _panel_instance;
lgfx::Bus_SPI _bus_instance;
public:
LGFX_Waveshare19() {
{
auto cfg = _bus_instance.config();
cfg.spi_host = SPI2_HOST;
cfg.spi_mode = 0;
cfg.freq_write = 40000000;
cfg.pin_sclk = 18;
cfg.pin_mosi = 23;
cfg.pin_miso = -1;
cfg.pin_dc = 2;
this->_bus_instance.config(cfg);
_panel_instance.setBus(&_bus_instance);
}
{
auto cfg = _panel_instance.config();
cfg.pin_cs = 15;
cfg.pin_rst = 4;
cfg.pin_busy = -1;
cfg.panel_width = 170;
cfg.panel_height = 320;
cfg.offset_x = 35;
cfg.offset_y = 0;
// 色順の設定を修正（背景黒・水色文字を確実にする設定）
cfg.rgb_order = false;
cfg.invert = true;
this->_panel_instance.config(cfg);
}
setPanel(&_panel_instance);
}
};
LGFX_Waveshare19 lcd;
Adafruit_BMP280 bmp;
// --- 表示用カラー定義（これで確実に黒背景＋水色文字になります） ---
#define COLOR_MAIN TFT_CYAN // 水色
#define COLOR_LABEL TFT_CYAN // 水色
#define COLOR_LINE TFT_CYAN // 水色
#define COLOR_BG TFT_BLACK // 漆黒の黒
void setup() {
Serial.begin(115200);
delay(1000);
lcd.init();
lcd.setRotation(1); // 横長画面に設定
lcd.fillScreen(COLOR_BG); // 画面全体を黒で塗りつぶす
// 気圧センサーの起動
Wire.begin(21, 22);
if (!bmp.begin(0x76)) {
Serial.println("センサーエラー");
while (1);
}
// --- 固定グラフィック（枠線やラベル）を描画 ---
// 外枠の角丸四角形（【修正】画面の端から5ピクセル内側に小さくしました）
lcd.drawRoundRect(5, 5, 310, 160, 15, COLOR_LINE);
// 横の仕切り線（枠が小さくなったので位置調整）
lcd.drawFastHLine(5, 110, 310, COLOR_LINE);
// 縦の仕切り線
lcd.drawFastVLine(155, 110, 55, COLOR_LINE);
// 「Alt」ラベル
lcd.setFont(&fonts::Font4); // 読みやすいゴシック体
lcd.setTextColor(COLOR_LABEL, COLOR_BG);
lcd.setCursor(20, 50);
lcd.print("Alt");
// 「m」単位ラベル
lcd.setCursor(255, 50); // 数字がArial調になり幅が変わるため位置調整
lcd.print("m");
// 「Temp」ラベル
lcd.setFont(&fonts::Font2);
lcd.setCursor(15, 130);
lcd.print("Temp");
// 「Time」ラベル
lcd.setFont(&fonts::Font2);
lcd.setCursor(165, 130);
lcd.print("Time");
}
void loop() {
// センサーデータの取得
float temperature = bmp.readTemperature();
float altitude = bmp.readAltitude(1013.25);
// --- 1. 高度（Alt）の表示（まっすぐ太字仕様） ---
lcd.setFont(&fonts::DejaVu56);
lcd.setTextColor(COLOR_MAIN, COLOR_BG);
// ど真ん中に表示
lcd.drawCentreString(String((int)altitude), 160, 30);
// --- 2. 温度（Temp）の表示 ---
// ★次の文字に影響が出ないように、太字（フチ取り）を解除してバトンタッチ
lcd.setTextPadding(2);
lcd.setFont(&fonts::DejaVu24);
lcd.setTextSize(1.3);
lcd.setCursor(62, 125);
lcd.print((int)temperature);
lcd.setFont(&fonts::Font2);
lcd.setCursor(105, 125);
lcd.print(" `C"); // 「°C」表示
// --- 3. 時間（Time）の表示（現在はダミー） ---
lcd.setFont(&fonts::DejaVu24);
lcd.setCursor(210, 125);
lcd.print("15:00");
delay(500);
}
この手のガジェット
Claude先生がいればだいたい何とかなるね、さすがAI
間違いも多いけど

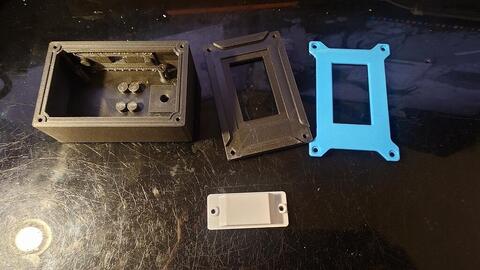

あとはケース作って収めるだけだけど
ここが一番大変そう、防水も考えなくちゃいけないし
完全にふさいだら気圧測れなくなるし、GPSのアンテナもなんか考えないといけないし
それではまた
